ผังก้างปลา (Fish Bone Diagram) หมายถึง แผนภูมิมีลักษณะคล้ายปลาที่เหลือแต่ก้าง โดย มุ่งเน้นผังวิเคราะห์ปัญหาและสาเหตุอย่างเป็นระบบ (Cause & Effect Diagram) เป็นแผนผังที่แสดง สมมติฐานของความสัมพันธ์อย่างเป็นระบบระหว่างสาเหตุหลาย ๆ สาเหตุ ที่ส่งผลต่อปัญหาหนึ่งปัญหา
วิธีการสร้างแผนผังสาเหตุและผลหรือผังก้างปลา
สิ่งสำคัญในการสร้างแผนผัง คือ ต้องทำเป็นทีม เป็นกลุ่ม โดยใช้ขั้นตอน 6 ขั้นตอนดังต่อไปนี้
1. กำหนดประโยคปัญหาที่หัวปลา
2. กำหนดกลุ่มปัจจัยที่จะทำให้เกิดปัญหานั้นๆ
3. ระดมสมองเพื่อหาสาเหตุในแต่ละปัจจัย
4. หาสาเหตุหลักของปัญหา
5. จัดลำดับความสำคัญของสาเหตุ
6. ใช้แนวทางการปรับปรุงที่จำเป็น
ตัวอย่าง
หลักการเขียนผังก้างปลาอย่างมีประสิทธิภาพ
1. ควรวิเคราะห์ประเด็นโดยแตกก้างปลาให้หลากหลายอย่างรอบด้าน
2. ควรจัดหมวดหมู่ของปัญหา และสาเหตุอย่างรอบด้าน
3. หัวปลาควรหันทางด้านขวาเปรียบเสมือนทิศทางของลูกศรนำไปสู่ปัญหาที่เกิดขึ้น

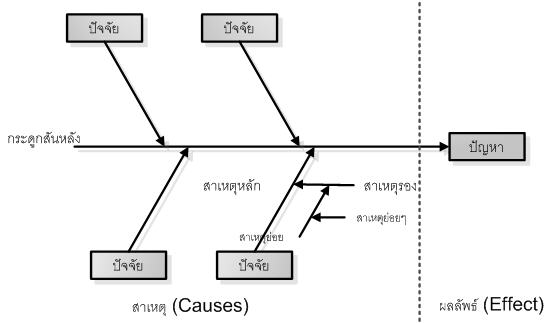

ผังก้างปลาประกอบด้วยส่วนต่างๆ ดังต่อไปนี้
ส่วนปัญหาหรือผลลัพธ์ (Problem or Effect) ซึ่งจะแสดงอยู่ที่หัวปลา ส่วนสาเหตุ (Causes) จะสามารถแยกย่อยออกได้อีกเป็น
1. ปัจจัย (Factors) ที่ส่งผลกระทบต่อปัญหา (หัวปลา)
2. สาเหตุหลัก
3. สาเหตุย่อย
ข้อดีของผังก้างปลา
1. ไม่ต้องเสียเวลาแยกความคิดต่าง ๆ ที่กระจัดกระจายของแต่ละสมาชิก แผนภูมิ ก้างปลาจะช่วยรวบรวม ความคิดของสมาชิกในทีม
2. ทำให้ทราบสาเหตุหลัก ๆ และสาเหตุย่อย ๆ ของปัญหา
3.ทำให้ทราบสาเหตุที่แท้จริงของปัญหา ซึ่งทำให้สามารถแก้ปัญหาได้ถูกวิธี และรอบด้าน
